Questão de Eletrônica — Análise de Circuitos — FADURPE 2024

EletrônicaAnálise de Circuitos
Código
qg130203
Banca
FADURPE
Órgão
UFRPE
Ano
2024
Nível
Médio
Cargo
Técnico de Laboratório/Área Eletrônica/Eletrotécnica

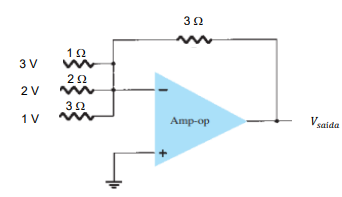

Assinale a alternativa que representa a tensão na saída (Vsaída) do amplificador operacional apresentado a seguir.Imagem associada para resolução da questão
  1. AVsaída = -₃V
  2. BVsaída = -₁₃V
  3. CVsaída = -₅V
  4. DVsaída = +₁₃V
  5. EVsaída = +₅V
Revelar gabarito e comentário

GabaritoB — Vsaída = -₁₃V
