Questão de Engenharia Civil — Estruturas — FAU 2024

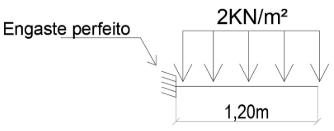

Uma laje de beiral é engastada em uma viga da edificação. Esta laje não possui continuidade, assim para equilíbrio estático foi considerado um engaste perfeito da laje na viga, gerando torção na viga, conforme ilustrado abaixo. O carregamento total neste beiral é de 2kN/m² e o balanço possui 1,20m de comprimento. Qual o valor do momento torsor na viga por metro linear da viga?

1. A1,00 kNm por metro de viga.
2. B1,22 kNm por metro de viga.
3. C1,44 kNm por metro de viga.
4. D1,66 kNm por metro de viga.
5. E1,88 kNm por metro de viga.
