Questão de Geologia — Geologia Geral — FCM 2024
GeologiaGeologia Geral
- Código
- qg137817
- Banca
- FCM
- Órgão
- Prefeitura de Timóteo - MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Nível Médio - Topografia

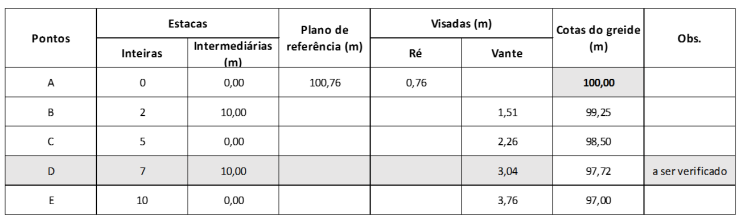

Neste mesmo trecho ferroviário estaqueado da figura, executou-se um nivelamento geométrico simples sobre os trilhos, entre as estacas 0 até a 10, permitindo o cálculo das cotas deste greide a partir das visadas de ré e vante numa mira vertical, conforme caderneta de campo a seguir.
Sabe-se que a inclinação original desse greide é igual a - 0,015 m/m e, com base nas referências de visadas aos alinhamentos A => B; A => C e A => E, confirmou-se esse valor de projeto nesses trechos. Porém, no ponto D, de estaca 7 + 10,00 m, fez-se uma visada de vante igual a 3,04 m, detectando-se nessa posição um recalque.O valor do afundamento nesse local, em cm, foi de
Sabe-se que a inclinação original desse greide é igual a - 0,015 m/m e, com base nas referências de visadas aos alinhamentos A => B; A => C e A => E, confirmou-se esse valor de projeto nesses trechos. Porém, no ponto D, de estaca 7 + 10,00 m, fez-se uma visada de vante igual a 3,04 m, detectando-se nessa posição um recalque.O valor do afundamento nesse local, em cm, foi de- A3.
- B4.
- C5.
- D6.
