Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FUNCERN 2024
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qg158182
- Banca
- FUNCERN
- Órgão
- IF-RN
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Eletroeletrônica

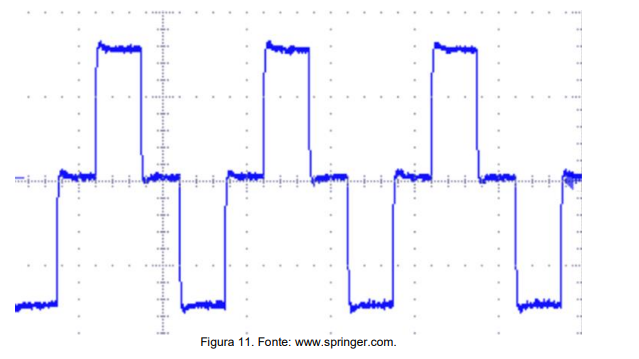

Um operador técnico, durante o atendimento de um chamado em uma residência que utiliza um sistema de geração fotovoltaica “off-grid”, pretende identificar a causa de um problema relatado pelo cliente. Na inspeção em um ponto de energia da instalação, obteve, em seu osciloscópio, a seguinte forma de onda (Figura 11):
É correto deduzir que a causa do problema relatado está no(s)
É correto deduzir que a causa do problema relatado está no(s)- Apainéis solares, que estão introduzindo elevado ruído branco e a intermitência de funcionamento no sistema.
- Bsistema de baterias, que estão se desconectando do sistema de maneira intermitente, levando a tensão à zero, em intervalos periódicos.
- Csistema de chaveamento interno do inversor de frequência, em topologia “Ponte H”, que deveria converter a tensão dos painéis de contínua para alternada.
- Dfiltros elétricos internos do inversor de frequência, que deveriam converter o sinal chaveado para senoidal através da suavização da onda.
