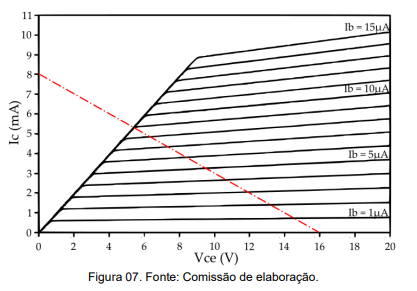

As curvas de resposta com reta de carga a seguir (Figura 07) foram obtidas de um circuito simples de polarização CC de um transistor NPN. Há resistência na base e no coletor.
Os parâmetros de operação desse transistor, nomeadamente – tensão de alimentação (Vcc), tensão coletor-emissor (Vce), corrente de coletor (Ic), corrente de saturação (IcSAT) e ganho CC (β) –, quando a corrente de base IB for igual a 3µA, serão, respectivamente:
Os parâmetros de operação desse transistor, nomeadamente – tensão de alimentação (Vcc), tensão coletor-emissor (Vce), corrente de coletor (Ic), corrente de saturação (IcSAT) e ganho CC (β) –, quando a corrente de base IB for igual a 3µA, serão, respectivamente:- AVcc = 16V, Vce = 12V, Ic = 8mA, IcSAT = 11mA, β = 667.
- BVcc = 20, Vce = 16V, Ic = 2mA, IcSAT = 8mA, β = 667.
- CVcc = 20, Vce = 16V, Ic = 8mA, IcSAT = 11mA, β = 667.
- DVcc = 16V, Vce = 12V, Ic = 2mA, IcSAT = 8mA, β = 667.
