Questão de Eletrotécnica — Equipamentos e Componentes — FUNCERN 2024
EletrotécnicaEquipamentos e Componentes
- Código
- qg158190
- Banca
- FUNCERN
- Órgão
- IF-RN
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área Eletroeletrônica

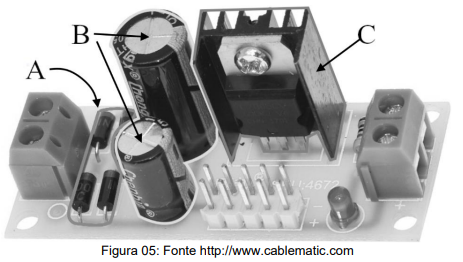

Um dos principais circuitos eletrônicos para manipulação de energia é o circuito retificador, que converte corrente alternada para contínua. A Figura 05 a seguir ilustra uma placa em circuito impresso de um circuito retificador de onda completa.
Os blocos de componentes A, B e C são responsáveis, respectivamente, por
Os blocos de componentes A, B e C são responsáveis, respectivamente, por- Aconverter o ciclo de tensão de alternada para pulsante contínua, filtrar oscilações e ruídos e regular a tensão.
- Bconverter o ciclo de tensão de alternada para pulsante contínua, regular a tensão e filtrar oscilações e ruídos.
- Cfiltrar oscilações e ruídos, converter o ciclo de tensão de alternada para pulsante contínua e regular a tensão.
- Dregular a tensão, filtrar oscilações e ruídos e converter o ciclo de tensão de alternada para pulsante contínua.
