Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FUNCERN 2024

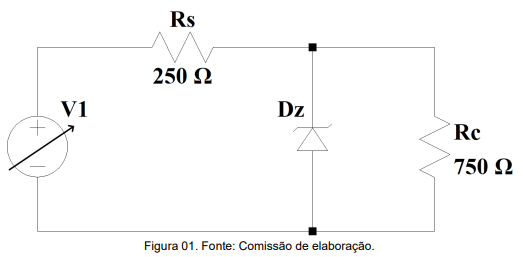

O diagrama abaixo (Figura 01) apresenta uma topologia de um circuito, em corrente contínua, com regulador de tensão a diodo zener. A tensão de regulação do diodo zener é de 9V e sua potência máxima é de 900mW. A fonte de tensão V1 é variável. Os valores dos resistores em série (Rs) e de carga (Rc) são, respectivamente, 250 Ω e 750 Ω.Dadas essas condições, os valores limítrofes da fonte V1 para que o diodo zener sempre esteja conduzindo, sem extrapolar sua potência máxima, são, respectivamente,

1. A9V - 27V.
2. B9V - 37V.
3. C12V - 27V.
4. D12V - 37V.
