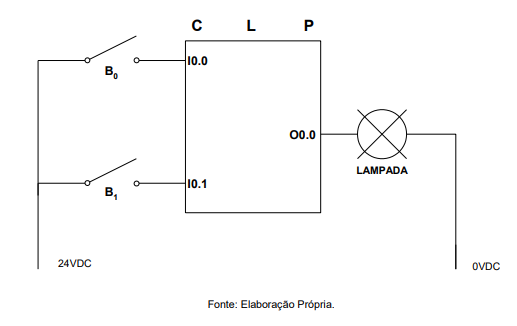

Considere as ligações feitas em um CLP (Controlador Lógico Programável), com duas botoeiras de pulso, B₁ e B₀ (normalmente abertas) nas entradas desse CLP. Uma lâmpada (LAMP) é ligada numa das saídas, conforme esquema representado a seguir.

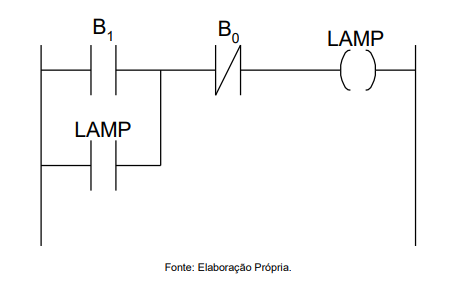

Sendo assim, um programa, para esse CLP, foi elaborado, conforme esquema a seguir
Analisando as ligações feitas no CLP e o programa elaborado, deve se concluir que, quando o programa estiver em operação, a lâmpada (LAMP) vai acender se acionar
Sendo assim, um programa, para esse CLP, foi elaborado, conforme esquema a seguirAnalisando as ligações feitas no CLP e o programa elaborado, deve se concluir que, quando o programa estiver em operação, a lâmpada (LAMP) vai acender se acionar- AB₁ e acionar B₀ao mesmo tempo.
- BB₁ e não acionar B₀ ao mesmo tempo.
- CB₀ e acionar LAMP ao mesmo tempo.
- DB₀ e não acionar LAMP ao mesmo tempo.
