Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNCERN 2024

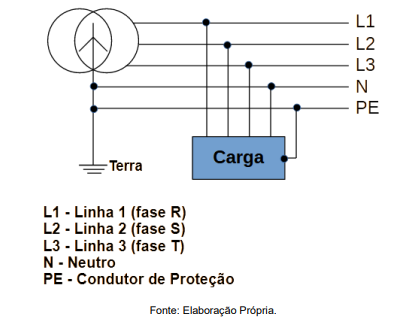

A NBR-5410 classifica os sistemas de distribuição em baixa tensão, em função das ligações à terra da fonte de alimentação e das massas, de acordo com uma simbologia constituída de 2 ou 3 ou, eventualmente, 4 letras: TT, TN (podendo ser TN-S, TN-C ou TN-CS) e IT. Essas simbologias são representadas por esquemas, conforme o da figura a seguir.Analisando as ligações do condutor de proteção, condutor neutro e a carga, esse esquema de aterramento representa o

1. ATT.
2. BTN-S.
3. CTN-C.
4. DTN-C-S.
