Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNDATEC 2024

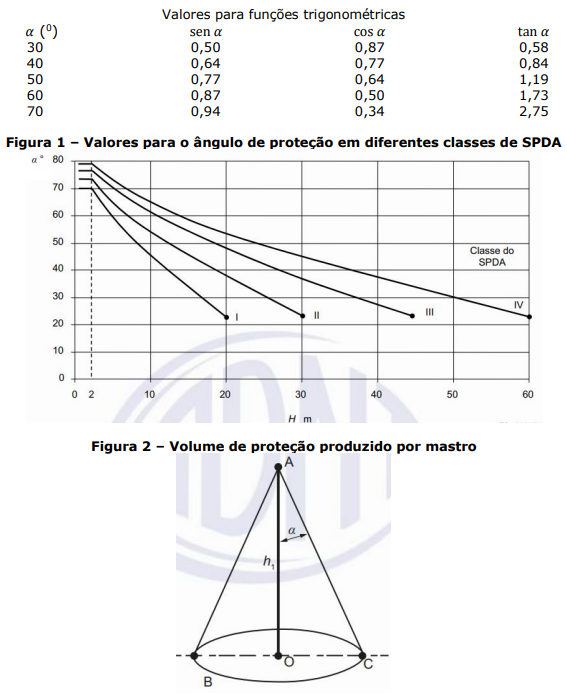

O projeto de sistemas de proteção contra descargas atmosféricas é uma atividade importante para o engenheiro eletricista que atua na área de edificações para serviços públicos. A Figura 1 abaixo, da Norma NBR 5419 – Proteção contra descargas atmosféricas, apresenta os valores para o ângulo de proteção em diferentes classes de SPDA a serem aplicadas no método do ângulo de proteção (ver Figura 2). Sendo o valor de H (altura do captor acima do plano de referência da área a ser protegida) igual a 10 metros, assinale a alternativa que mais se aproxima do valor do raio da base do cone de proteção, considerando uma classe de SPDA do tipo III. Considere os valores de funções trigonométricas apresentados abaixo:

1. A1,73 m.
2. B5,00 m.
3. C5,77 m.
4. D8,67 m.
5. E17,30 m.
