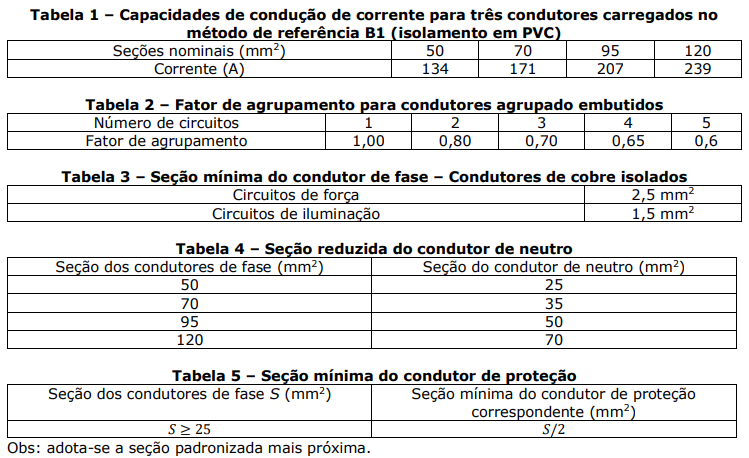

Ao avaliar projetos para instalações elétricas, o engenheiro deve conhecer os critérios de dimensionamento de condutores apresentados na Norma NBR 5410 – Instalações Elétricas em Baixa Tensão. Considere um eletroduto de seção circular embutido em alvenaria (método de referência B1 da norma) com dois circuitos. O circuito de maior potência é um circuito trifásico equilibrado, contendo condutores de fase, neutro e proteção e isolado em PVC. A corrente desse circuito de maior potência é 160 A, sem conteúdo harmônico, e o condutor neutro é protegido contra sobrecorrentes. Assinale a alternativa que apresenta as menores seções para os condutores de fase, neutro e proteção que atendem ao critério de capacidade de condução de corrente (considerando apenas o fator de agrupamento) e ao critério de seção mínima. Seguem informações nas Tabelas 1 a 5.

1. AFases: 50 mm² , Neutro: 25 mm² , Proteção: 25 mm² .
2. BFases: 70 mm² , Neutro: 35 mm² , Proteção: 35 mm² .
3. CFases: 95 mm² , Neutro: 50 mm² , Proteção: 50 mm² .
4. DFases: 120 mm² , Neutro: 70 mm² , Proteção: 70 mm² .
5. EFases: 2,5 mm² , Neutro: 2,5 mm² , Proteção: 2,5 mm² .
