Questão de Engenharia Elétrica — Máquinas Elétricas — FUNDATEC 2024

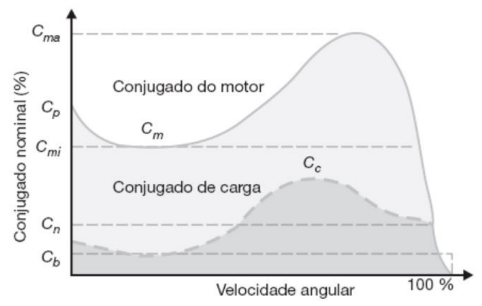

Entre as condições requeridas para o funcionamento das instalações de energia elétrica, um ponto importante a ser estudado nos motores de indução é a relação entre o conjugado do motor e da carga, característica apresentada na figura abaixo. Sobre isso, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.( ) O conjugado mecânico mede o esforço necessário que o motor deve ter para girar o seu eixo. É também conhecido como torque.( ) O conjugado de aceleração é o conjugado desenvolvido na partida do motor, desde o estado de repouso até a velocidade de regime. Durante a fase de aceleração, a curva do conjugado do motor é superior à curva representativa do conjugado de carga. Essa diferença entre as curvas fornece o conjugado de aceleração.( ) O conjugado nominal (Cn) é aquele que o motor desenvolve, à potência nominal, quando submetido à tensão e frequência nominais. Nessa condição, com o conjugado do motor e da carga sendo iguais, o motor trabalha na sua velocidade nominal.( ) Sendo o motor de indução de 4 polos (60 Hz) e com escorregamento de 2%, a velocidade nominal é de 3564 rpm.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

1. AV – V – V – F.
2. BV – F – F – F.
3. CV – V – V – V.
4. DF – F – V – V.
5. EF – V – F – V.
