Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2024

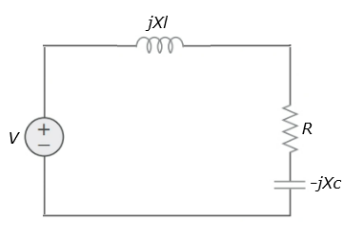

A imagem abaixo apresenta um circuito de corrente alternada em regime permanente com as seguintes características: V = 100 ∠ 0⁰V; Xl = 10 Ohms; R = 8 Ohms; Xc = 4 Ohms. Sendo assim, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.( ) A magnitude do fasor da corrente no circuito é 10 A.( ) O ângulo do fasor da corrente está adiantado em relação ao ângulo do fasor da tensão.( ) A potência ativa consumida no circuito é 800 W.( ) O fator de potência do circuito é igual 0,8, com característica indutiva.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

1. AV – F – V – F.
2. BF – V – F – F.
3. CV – F – V – V.
4. DF – V – F – V.
5. EV – V – V – V.
