Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg161690
- Banca
- FUNDATEC
- Órgão
- AL-RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista Legislativo - Engenheiro Elétrico

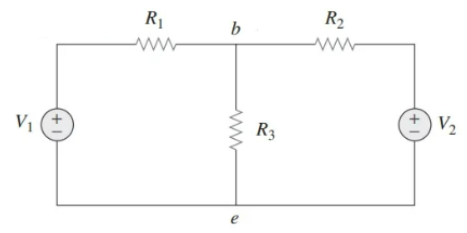

A imagem abaixo apresenta um circuito de corrente contínua com as seguintes características: V₁ = 15 V; V₂ = 27,5 V; R1 = 10 ohms; R₂ = 2,5 ohms. Sendo a resistência R₃ uma carga que pode ser substituída, analise as assertivas abaixo referentes à aplicação de circuitos equivalentes de Thévenin e Norton entre os nós “b” e “e”:
I. A resistência no circuito equivalente de Thévenin é igual 2 Ohms.II. A resistência no circuito equivalente de Norton é diferente da resistência equivalente no circuito equivalente de Thévenin.III. A tensão no circuito equivalente de Thévenin é igual a 12,5 V.IV. A corrente no circuito equivalente de Thévenin é igual a 12,5 A.Quais estão corretas?
I. A resistência no circuito equivalente de Thévenin é igual 2 Ohms.II. A resistência no circuito equivalente de Norton é diferente da resistência equivalente no circuito equivalente de Thévenin.III. A tensão no circuito equivalente de Thévenin é igual a 12,5 V.IV. A corrente no circuito equivalente de Thévenin é igual a 12,5 A.Quais estão corretas?- AApenas II.
- BApenas I e IV.
- CApenas I, II e III.
- DApenas II, III e IV.
- EI, II, III e IV.
