Questão de Engenharia Civil — Estruturas — FUNDATEC 2024
Engenharia CivilEstruturas
- Código
- qg164718
- Banca
- FUNDATEC
- Órgão
- IF-AP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro-Área (Civil)

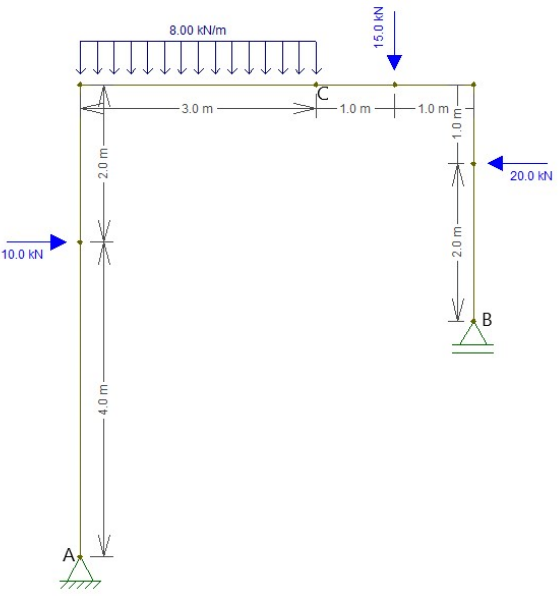

Ainda sobre o pórtico apresentado na Figura 2, relativo aos esforços internos, assinale a alternativa que apresenta o valor do momento fletor, em módulo, na posição C, localizado a 3 m da extremidade esquerda da viga central da estrutura.
- A20,6 kN.m.
- B24 kN.m.
- C39,4 kN.m.
- D59,4 kN.m.
- E80,0 kN.m.
