Questão de Eletrônica — CLP (Controlador Lógico Programável) — FUNDATEC 2024
EletrônicaCLP (Controlador Lógico Programável)
- Código
- qg165381
- Banca
- FUNDATEC
- Órgão
- IF-SC
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório – Área: Automação

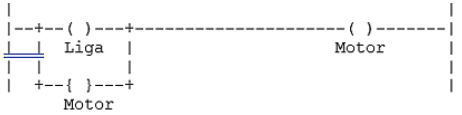

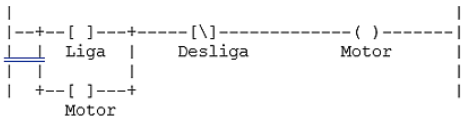

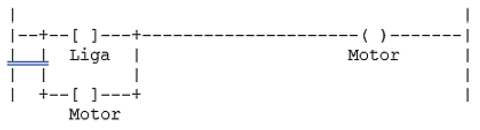

A Norma IEC 61131-3 define cinco linguagens de programação para dispositivos de automação industrial, os Controladores Lógicos Programáveis (CLP). Dessas cinco linguagens, três são gráficas e duas são textuais. Entre as linguagens gráficas, destaca-se a linguagem Ladder. Mesmo sendo definida como linguagem gráfica, em virtude de limitações técnicas do início de sua implementação, os contatos e as bobinas utilizadas na programação Ladder podem ser simbolizados por caracteres de teclado, como hífens “-”, colchetes “[ ]” ou parênteses “( )”. Assumindo essa simbologia, assinale a alternativa que NÃO representa um programa válido em linguagem Ladder.
- A
- B
- C
- D
- E
