Questão de Eletrônica — Automação e Controle em Eletrônica — FUNDATEC 2024
EletrônicaAutomação e Controle em Eletrônica
- Código
- qg165383
- Banca
- FUNDATEC
- Órgão
- IF-SC
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico de Laboratório – Área: Automação

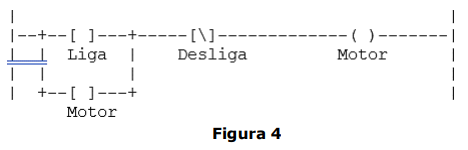

Analise a Figura 4 abaixo, que apresenta o trecho de um programa escrito em linguagem Ladder, onde o contato “Liga” está conectado a um botão de pressão com mola, de contato elétrico normalmente aberto, o contato “Desliga” está conectado a um botão de pressão com mola, cujo contato elétrico também é normalmente aberto, a bobina “Motor” está conectada a um acionamento de motor elétrico, e o contato “Motor” representa a lógica de estado da bobina “Motor”:
Assinale a alternativa que indica uma situação que NÃO ocorre durante a execução desse programa.
Assinale a alternativa que indica uma situação que NÃO ocorre durante a execução desse programa.- AAo pressionar o botão “Liga”, o motor liga.
- BO motor permanece ligado mesmo quando o botão “Liga” é liberado.
- CO motor não liga, mesmo quando o botão “Liga” é pressionado, pois a lógica do botão “Desliga” está invertida.
- DO contato “Motor” faz com que o motor permaneça ligado mesmo quando o contato do “Liga” estiver desenergizado.
- EAo pressionar o botão do contato “Desliga”, o motor é desligado.
