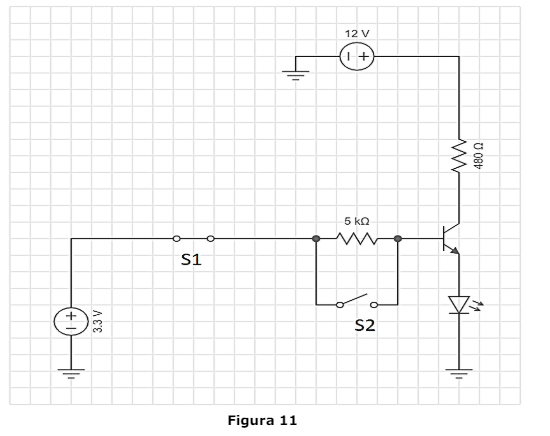

De acordo com o circuito da Figura 11, assinale a alternativa correta.
- AAo abrir a chave S1, e com chave S2 aberta, o transistor para de conduzir, o led fica apagado, e nessa situação, a posição da chave S2 é irrelevante.
- BCom a chave S1 fechada, ao fechar a chave S2, o led permanecerá aceso e inalterado.
- CO circuito na condição S1 fechada e S2 aberta não está conduzindo. É necessário realizar a condução aplicando a tensão da fonte de 3,3 V diretamente na base do transistor, fechando a chave S2.
- DO circuito na condição S1 fechada e S2 aberta queima o diodo, devido a excessiva corrente coletor-emissor. Evita-se a queima e obtém-se o funcionamento normal e acendimento do led apenas abrindo a chave S1.
- EO circuito na condição S1 aberta e S2 fechada queima o diodo, devido à excessiva corrente coletor-emissor. Evita-se a queima e obtém-se o funcionamento normal e acendimento do led apenas fechando a chave S1.
