Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDATEC 2024
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg167617
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Bagé - RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

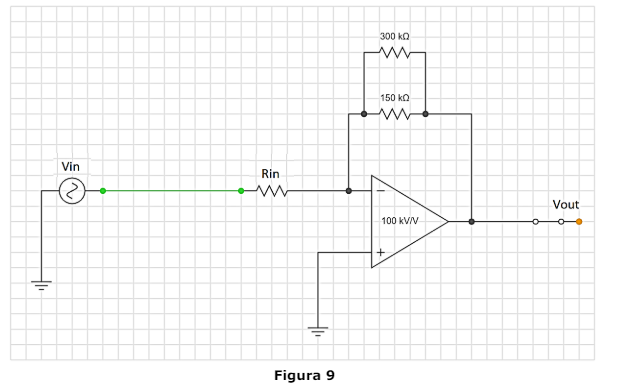

Sobre o circuito apresentado na Figura 9, analise as assertivas abaixo:
I. Trata-se de um circuito amplificador em configuração inversor.II. Em Rin = 1k Ohms, o ganho do amplificador será de 100 dB.III. Em Rin = 10k Ohms, o ganho do amplificador será de 10 dB.IV. Para Vin = 1Vp (tensão de pico), e Rin = 1k Ohms, Vout = -100 Vp (tensão de pico).Quais estão corretas?
I. Trata-se de um circuito amplificador em configuração inversor.II. Em Rin = 1k Ohms, o ganho do amplificador será de 100 dB.III. Em Rin = 10k Ohms, o ganho do amplificador será de 10 dB.IV. Para Vin = 1Vp (tensão de pico), e Rin = 1k Ohms, Vout = -100 Vp (tensão de pico).Quais estão corretas?- AApenas I.
- BApenas II.
- CApenas II e III.
- DApenas I, III e IV.
- EI, II, III e IV.
