Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDATEC 2024
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg167622
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Bagé - RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

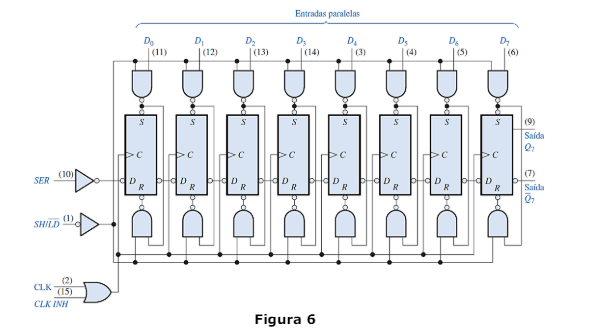

O circuito digital apresentado na Figura 6 é usual na estrutura interna de uma unidade lógica aritmética, bem como em circuitos internos de portas digitais de comunicação. Sobre o circuito apresentado, assinale a alternativa correta.
- AÉ um registrador de 8 bits de deslocamento bidirecional.
- BÉ um registrador de 8 bits de deslocamento com entrada paralela, saída paralela.
- CÉ um registrador de 8 bits de deslocamento com entrada serial, saída paralela.
- DÉ um registrador de 8 bits de deslocamento com entrada paralela, saída serial.
- ECircuito digital sem função específica.
