Questão de Engenharia Elétrica — Análise de SEP — FUNDATEC 2024
Engenharia ElétricaAnálise de SEP
- Código
- qg173226
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Londrina - PR
- Ano
- 2024
- Nível
- Superior
- Cargo
- Gestor de Engenharia e Arquitetura - Serviço de Engenharia Elétrica

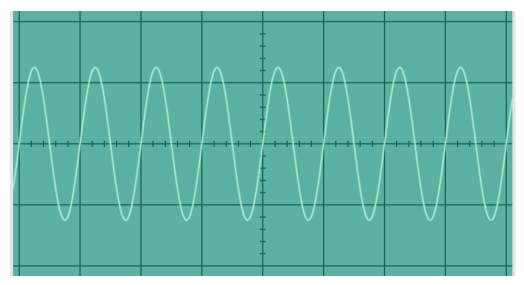

Em um experimento prático usando osciloscópio, obteve-se a resposta abaixo do sinal coletado. Para esse experimento, o aparelho foi previamente configurado: Ponteira em 10x, escala vertical igual a 300 mV/divisão e horizontal igual a 25 ms/divisão.
Analise a tela apresentada e assinale a alternativa que apresenta o valor da frequência do sinal, em hertz (Hz), e a tensão de pico do sinal, em (Volts).
Analise a tela apresentada e assinale a alternativa que apresenta o valor da frequência do sinal, em hertz (Hz), e a tensão de pico do sinal, em (Volts).- A20 Hz – 0.330 V.
- B40 Hz – 0.660 V.
- C18 Hz – 0.300 V.
- D50 Hz – 0.600 V.
- E37 Hz – 0.500 V.
