Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2024

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg173228
Banca
FUNDATEC
Órgão
Prefeitura de Londrina - PR
Ano
2024
Nível
Superior
Cargo
Gestor de Engenharia e Arquitetura - Serviço de Engenharia Elétrica

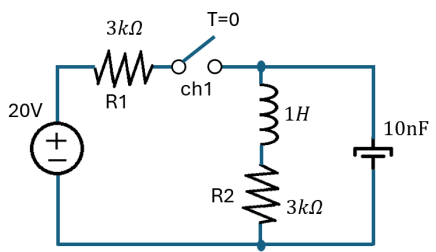

O circuito RLC mostrado na figura abaixo permaneceu com “ch1” fechado por um grande período (chamado de t=-0). Em T=0, a chave ch1 foi aberta, mudando o comportamento do circuito. Sendo assim, analise as assertivas abaixo:I. A tensão no capacitor de 10nF no T=-0 é igual a 20 V.II. A corrente no resistor R1 no T=0 é igual a R2.III. A tensão no capacitor logo após a chave ser pressionada é igual a 10 V.IV. A tensão no resistor R2 em T=-0 é 8 V.Imagem associada para resolução da questãoQuais estão corretas?
  1. AApenas III.
  2. BApenas IV.
  3. CApenas I e II.
  4. DApenas I, II e IV.
  5. EI, II, III e IV.
Revelar gabarito e comentário

GabaritoA — Apenas III.

Link permanente: /questoes/qg173228
