Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDATEC 2024
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg174978
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Passo Fundo - RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

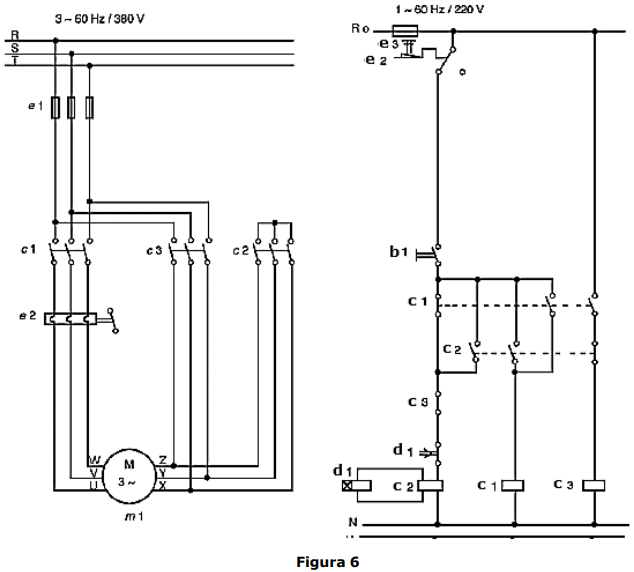

Considerando o diagrama esquemático da Figura 6 a seguir (diagrama elétrico à esquerda e controle e acionamento lógico à direita), analise as assertivas abaixo:
I. Trata-se de sistema de acionamento estrela-triângulo.II. O sistema, inicialmente em repouso, é ativado pelo botão b1.III. O acionamento da contatora c2 aciona o temporizador d1.IV. A partir do acionamento, o motor parte na configuração triângulo.Quais estão INCORRETAS?
I. Trata-se de sistema de acionamento estrela-triângulo.II. O sistema, inicialmente em repouso, é ativado pelo botão b1.III. O acionamento da contatora c2 aciona o temporizador d1.IV. A partir do acionamento, o motor parte na configuração triângulo.Quais estão INCORRETAS?- AApenas II.
- BApenas III.
- CApenas IV.
- DApenas I e III.
- EI, II, III e IV.
