Questão de Engenharia Civil — Análise Estrutural — FUNDATEC 2024

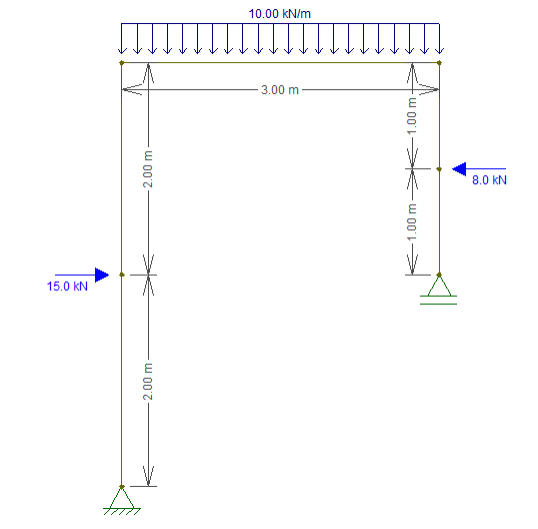

Na figura abaixo, um pórtico isostático é composto por um pilar de 4 m de altura à esquerda, uma viga de 3 m de comprimento na parte central e um pilar de 2 m de altura à direita. O pórtico é submetido a um carregamento concentrado de 15,0 kN e 8,0 kN, respectivamente, nos pilares da esquerda e direita, e a um carregamento distribuído de 10,0 kN/m aplicado na viga central. Assinale a alternativa que apresenta corretamente os valores das reações de apoio verticais da esquerda e da direita, respectivamente.

1. A8,0 kN – 15,0 kN.
2. B13,0 kN – 17,0 kN.
3. C17,0 kN – 13,0 kN.
4. D15,0 kN – 15,0 kN.
5. E25,0 kN – 18,0 kN.
