Levando em consideração a NBR 6492/2021, as letras A, B e C da figura abaixo apresentam, respectivamente:

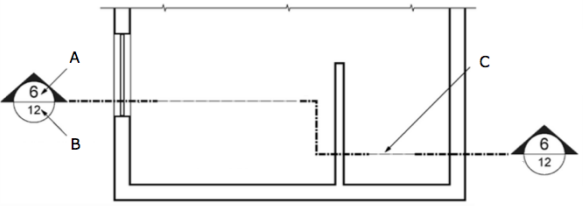

Representação da marcação dos cortes
Representação da marcação dos cortes- ADiâmetro – Número da prancha – Linha de chamada.
- BNúmero da prancha – Número do desenho – Linha tracejada.
- CNúmero do desenho – Número da prancha – Linha de corte opcional.
- DDiâmetro do símbolo – Número do desenho – Linha de chamada.
- ERepresentação de marcador – Número – Linha de corte.
