Questão de Engenharia Civil — Estruturas — FUNDATEC 2024

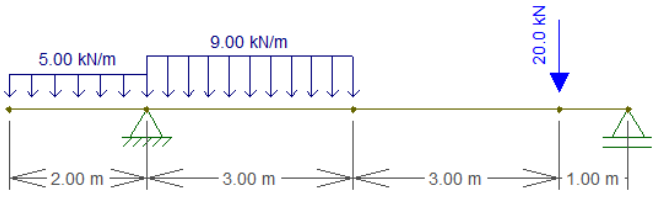

Na figura abaixo, há uma viga isostática de 9.00 m de comprimento que é submetida a um carregamento distribuído de 5.00 kN/m nos primeiros 2.00 m, contados a partir da extremidade esquerda, um carregamento distribuído de 9.00 kN/m nos primeiros 3.0 m, contados a partir do apoio da esquerda, e uma força concentrada de 20.0 kN situada a 1.0 m do apoio da direita. Assinale a alternativa que apresenta corretamente os valores das reações de apoio verticais da esquerda e da direita, respectivamente.

1. A24.4 kN e 21.5 kN.
2. B28.5 kN e 24.4 kN.
3. C28.5 kN e 28.5 kN.
4. D35.5 kN e 21.5 kN.
5. E35.5 kN e 24.4 kN.
