Questão de Eletricidade — Automação e Controle em Eletricidade — FUNDATEC 2024
EletricidadeAutomação e Controle em Eletricidade
- Código
- qg178718
- Banca
- FUNDATEC
- Órgão
- SAAE - Viçosa - MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Eletricista Industrial

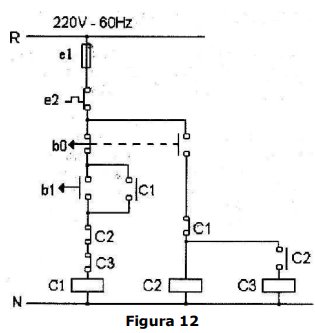

Analise a Figura 12 abaixo, referente ao funcionamento descrito pelo diagrama de comando, e assinale a alternativa INCORRETA.
- AO contator C1, quando energizado, fecha a chave C1, que está em série com o contator C2.
- BO botão b1 é o botão de partida do motor comandado pelo quadro.
- CO botão b0 realiza a frenagem do motor comandado pelo quadro.
- DO botão b0, quando acionado, desenergiza o contator C1.
- EO contator C2, quando energizado, fecha a chave C2, que está em série com o contator C3.
