Questão de Eletricidade — Instrumentos e Medições elétricas — FUNDATEC 2024
EletricidadeInstrumentos e Medições elétricas
- Código
- qg178719
- Banca
- FUNDATEC
- Órgão
- SAAE - Viçosa - MG
- Ano
- 2024
- Nível
- Médio
- Cargo
- Eletricista Industrial

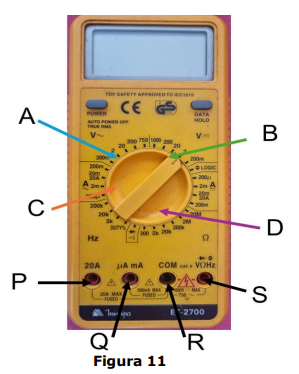

Analise a Figura 11 e as ações para a medição da corrente elétrica listadas abaixo:
1. Ligar o multímetro, botão power.2. Ajustar seletor para a região A, escolhendo a escala adequada.3. Conectar terminal de ponteira de cor preta no ponto R do multímetro.4. Conectar terminal de ponteira de cor vermelha no ponto S do multímetro.5. Conectar as ponteiras aos terminais de alimentação da carga de modo que multímetro esteja em paralelo com a carga.6. Ler o valor da tensão em Volts.7. Desconectar o multímetro.8. Ajustar seletor para a região C, escolhendo a escala adequada.9. Conectar terminal de ponteira de cor preta no ponto R do multímetro.10. Conectar terminal de ponteira de cor vermelha no ponto P do multímetro.11. Conectar as ponteiras entre um dos pontos de alimentação da rede e um dos pontos dos terminais de alimentação da carga de modo que o multímetro esteja em série com a carga.12. Ler o valor da corrente em Amperes.Com base nas informações acima, assinale a alternativa que indica a sequência correta e adequada para a medição da corrente circulante numa carga monofásica acoplada à rede elétrica na capital.
1. Ligar o multímetro, botão power.2. Ajustar seletor para a região A, escolhendo a escala adequada.3. Conectar terminal de ponteira de cor preta no ponto R do multímetro.4. Conectar terminal de ponteira de cor vermelha no ponto S do multímetro.5. Conectar as ponteiras aos terminais de alimentação da carga de modo que multímetro esteja em paralelo com a carga.6. Ler o valor da tensão em Volts.7. Desconectar o multímetro.8. Ajustar seletor para a região C, escolhendo a escala adequada.9. Conectar terminal de ponteira de cor preta no ponto R do multímetro.10. Conectar terminal de ponteira de cor vermelha no ponto P do multímetro.11. Conectar as ponteiras entre um dos pontos de alimentação da rede e um dos pontos dos terminais de alimentação da carga de modo que o multímetro esteja em série com a carga.12. Ler o valor da corrente em Amperes.Com base nas informações acima, assinale a alternativa que indica a sequência correta e adequada para a medição da corrente circulante numa carga monofásica acoplada à rede elétrica na capital.- A1 – 2 – 3 – 4 – 5 – 6.
- B1 – 2 – 3 – 4 – 5 – 12.
- C1 – 2 – 3 – 4 – 11 – 12.
- D1 – 8 – 9 – 10 – 5 – 12.
- E1 – 8 – 9 – 10 – 11 – 12.
