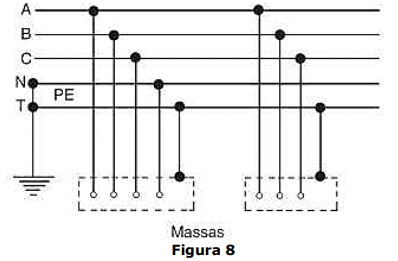

As redes de distribuição são classificadas segundo diversos esquemas de aterramento, que diferem entre si em função da situação da alimentação e das massas com relação à terra. Os diferentes sistemas são classificados segundo um código de letras na forma XYZ, em que:X = identifica a situação da alimentação em relação à terra:T = sistema diretamente aterrado;I = sistema isolado ou aterrado por impedância.Y = identifica a situação das massas da instalação com relação à terra:T = massas diretamente aterradas;N = massas ligadas ao ponto de alimentação, onde é feito o aterramento.Z = disposição dos condutores neutro e de proteção:S = condutores neutro e de proteção separados;C = neutro e de proteção combinados em um único condutor (PEN).Com base na nas informações acima e na Figura 8 abaixo, assinale a alternativa correta.
- ATrata-se de um esquema de aterramento TN-S, onde condutor de neutro e condutor de terra estão separados.
- BTrata-se de um esquema de aterramento TN-C, onde condutor de neutro e condutor de terra estão combinados em um único condutor.
- CTrata-se de um esquema de aterramento T-T, onde condutor de neutro e condutor de terra estão diretamente aterrados.
- DTrata-se de um esquema de aterramento TN-C-S, onde condutor de neutro e condutor de terra estão combinados em um único condutor, em uma parte da instalação. Em outra parte da instalação, seguem com condutores separados.
- ETrata-se de um esquema de aterramento TN-N, onde condutor de neutro e condutor de terra estão aterrados na nuvem.
