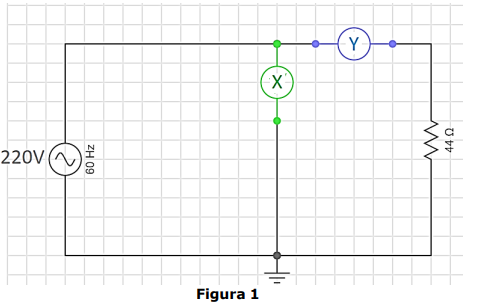

Com base na Figura 1 abaixo, os instrumentos corretos de medição necessários nas posições dos instrumentos X e Y, e potência dissipada pela carga são, respectivamente: Observação: Assumir os instrumentos de medição como ideais.
- AX: Voltímetro; Y: Amperímetro; P = 2200 W
- BX: Voltímetro; Y: Amperímetro; P = 1100 W
- CX: Amperímetro; Y: Voltímetro; P = 2200 W
- DX: Amperímetro; Y: Voltímetro; P = 1100 W
- EX: Amperímetro; Y: Amperímetro; P = 2200 W
