Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg179080
- Banca
- FUNDATEC
- Órgão
- SEMAE de São Leopoldo - RS
- Ano
- 2024
- Nível
- Médio
- Cargo
- Eletrotécnico

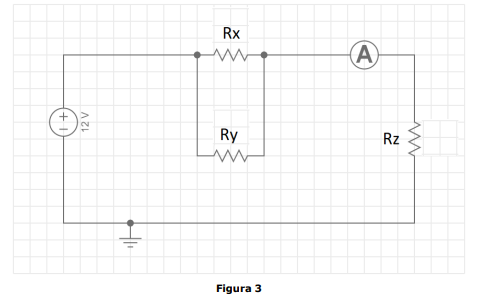

Analise o circuito da Figura 3 abaixo, cujos valores estão expressos utilizando a NBR 5311 – Norma dos códigos de cores de resistores, e determine a leitura do amperímetro. Considere o amperímetro ideal e os valores dos componentes como exatos.Rx: Violeta-Verde-Laranja – tolerância: dourado. Ry: Marrom-Verde-Amarelo – tolerância: dourado. Rz: Laranja-Verde-Amarelo – tolerância: dourado.
- A12 mA.
- B3 µA.
- C30 µA.
- D4 mA.
- E40 µA.
