Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUNDATEC 2024

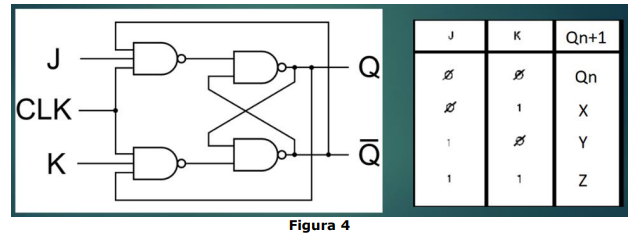

A Figura 4 apresenta um circuito digital conhecido como flip-flop JK, amplamente aplicado em projetos e circuitos digitais sequenciais, tais como contadores e registradores. Assinale a alternativa que substitui adequadamente as letras X, Y e Z presentes na tabela-verdade do flip-flop JK abaixo, na coluna Qn+1, que representa o próximo estado lógico na saída Qn após o pulso de clock.

1. A
2. B
3. C
4. D
5. E
