Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNDATEC 2024
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qg179099
- Banca
- FUNDATEC
- Órgão
- SEMAE de São Leopoldo - RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

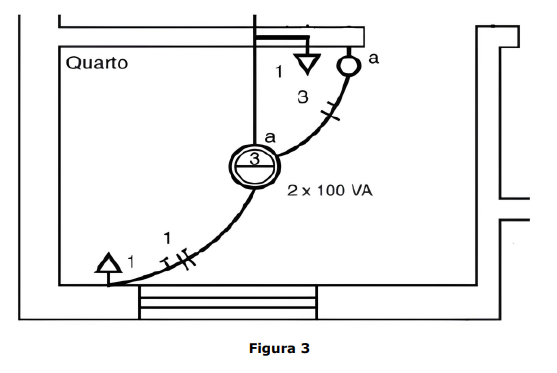

Analise o diagrama unifilar da Figura 3:
Com base na norma NBR 5410, assinale a alternativa que dimensiona adequadamente os circuitos da instalação acima.
Com base na norma NBR 5410, assinale a alternativa que dimensiona adequadamente os circuitos da instalação acima.- ACircuito 1: condutores preto, azul claro e verde, todos com seção mínima de 1,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 1,5 mm² .
- BCircuito 1: condutores preto, azul claro e verde, todos com seção mínima de 2,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 1,5 mm² .
- CCircuito 1: condutores vermelho e amarelo, todos com seção mínima de 1,5 mm² . Circuito 3: condutores preto, azul claro e verde, todos com seção mínima de 1,5 mm² .
- DCircuito 1: condutores preto e azul claro, todos com seção mínima de 2,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 2,5 mm² .
- ECircuito 1: condutores preto e verde, todos com seção mínima de 2,5 mm² . Circuito 3: condutores vermelho e amarelo, todos com seção mínima de 2,5 mm² .
