Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg179102
- Banca
- FUNDATEC
- Órgão
- SEMAE de São Leopoldo - RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

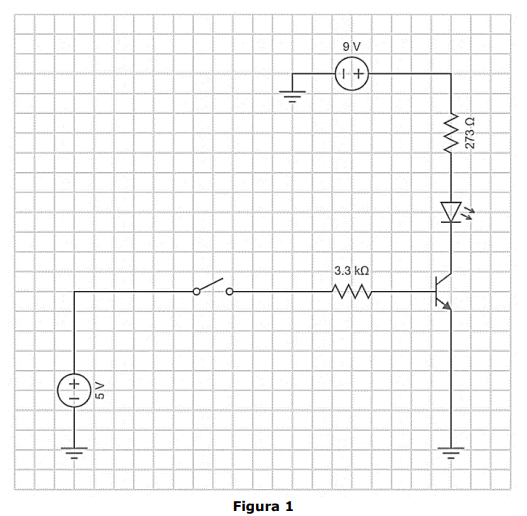

Sabendo que o circuito da Figura 1 abaixo é um circuito a transistor operando em modo de chaveamento, assinale a alternativa correta.Considere VCE = 2,17 V e diodo LED com tensão de junção PN desprezível.
- AA mudança de estado da chave, aberto ou fechado, não altera em nada o funcionamento do circuito.
- BCom o fechamento da chave, transistor e diodo serão irremediavelmente queimados.
- CO transistor não entrará em condução quando a chave for fechada devido aos valores de corrente de base.
- DA corrente de condução do transistor Ic é 0 (zero) quando a chave está aberta e Ic≈25,0 mA quando a chave está fechada.
- EA corrente de condução do transistor Ic é 0 (zero) quando a chave está aberta e Ic≈33,33 mA quando a chave está fechada.
