Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FUNDATEC 2024

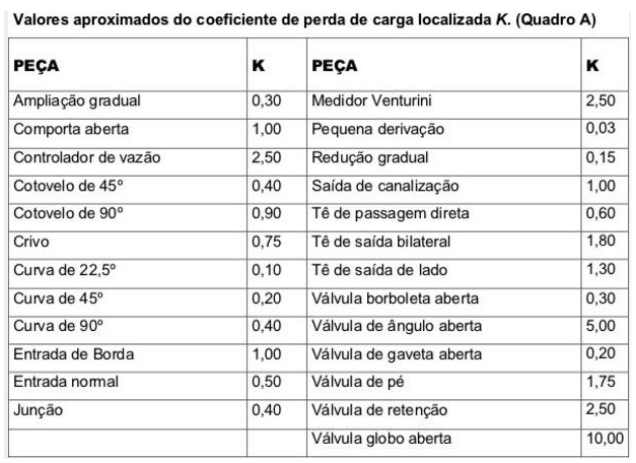

Em sistemas hidráulicos, as perdas localizadas ocorrem devido a mudanças bruscas na geometria do escoamento, como curvas, válvulas e variações na seção do fluxo. Essas perdas são quantificadas pelo coeficiente K, determinado experimentalmente. Segundo a tabela abaixo, que fornece valores estimados de K para algumas peças típicas de tubulações, a alternativa que apresenta as peças, em ordem crescente de perda de carga, é:

1. AEntrada normal, Junção e Curva de 45°.
2. BCurva de 22,5°, Curva de 45° e Curva de 90°.
3. CAmpliação gradual, Válvula borboleta aberta e Comporta aberta.
4. DCotovelo de 45°, Cotovelo de 90° e Junção.
5. EMedidor Venturini, Válvula globo aberta e Válvula de retenção.
