Questão de Engenharia Elétrica — Máquina de Corrente Contínua — FUNDATEC 2024
Engenharia ElétricaMáquina de Corrente Contínua
- Código
- qg180399
- Banca
- FUNDATEC
- Órgão
- UFCSPA - RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro - Área Elétrica

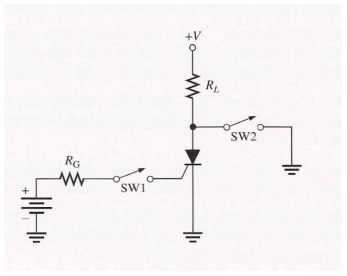

Analise o circuito da figura abaixo, que se encontra inicialmente inativo. As chaves presentes no circuito encontram-se abertas. RL (carga a ser alimentada), RG e as fontes de tensão estão dimensionadas adequadamente. Sendo assim, assinale a alternativa correta.
- AAo fechar a chave SW1, o SCR entra em condução e então a carga passa a ser alimentada.
- BA chave SW2 ativa a condução do SCR.
- CAs chaves SW1 e SW2 estão abertas e a carga está sendo alimentada, pois o SCR está diretamente polarizado.
- DO SCR está reversamente polarizado, logo, mesmo com o acionamento de SW1, a carga não será alimentada.
- EA chave SW1 não tem nenhuma função nesse circuito.
