Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2024
Engenharia ElétricaCircuitos CC
- Código
- qg180400
- Banca
- FUNDATEC
- Órgão
- UFCSPA - RS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro - Área Elétrica

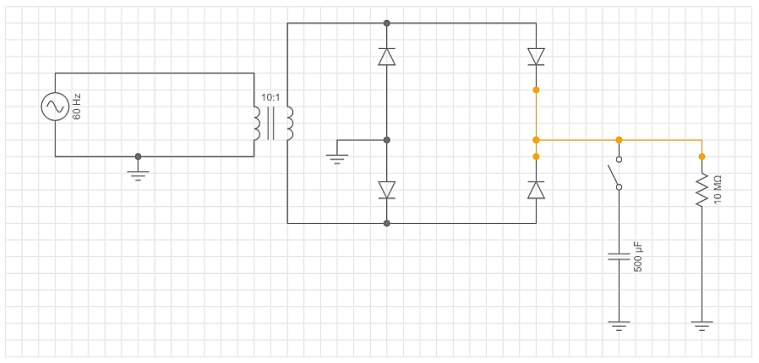

Analise a figura abaixo e as assertivas a seguir:
I. É um retificador de onda completa em ponte.II. A posição, aberta ou fechada, da chave existente no circuito (em série com o capacitor) não altera o comportamento da tensão na carga (Resistor 10M Ohms).III. Com a chave existente no circuito (em série com o capacitor) aberta, a corrente na carga (Resistor 10M Ohms) é pulsante.IV. Com a chave existente no circuito (em série com o capacitor) fechada, a corrente na carga (Resistor 10M Ohms) passa a ser continua e constante.Quais estão INCORRETAS?
I. É um retificador de onda completa em ponte.II. A posição, aberta ou fechada, da chave existente no circuito (em série com o capacitor) não altera o comportamento da tensão na carga (Resistor 10M Ohms).III. Com a chave existente no circuito (em série com o capacitor) aberta, a corrente na carga (Resistor 10M Ohms) é pulsante.IV. Com a chave existente no circuito (em série com o capacitor) fechada, a corrente na carga (Resistor 10M Ohms) passa a ser continua e constante.Quais estão INCORRETAS?- AApenas I.
- BApenas II.
- CApenas I e II.
- DApenas III e IV.
- EI, II, III e IV.
