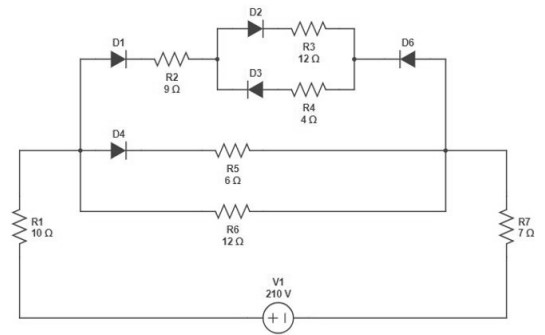

A compreensão da interação entre os diversos componentes de um circuito elétrico é essencial para os profissionais que atuam na área de eletricidade. Para o circuito da figura a seguir, considere que todos os diodos são ideais.
Com base na análise da figura, assinale a alternativa que apresenta a tensão no resistor R7 em volts.
Com base na análise da figura, assinale a alternativa que apresenta a tensão no resistor R7 em volts.- A40,4 V
- B73,5 V
- C70,0 V
- D50,7 V
