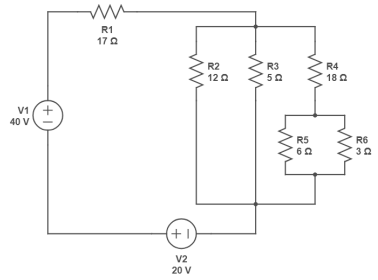

O circuito representado na figura a seguir é composto por duas fontes de tensão CC e 6 resistores.
Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R1, em amperes, e a resistência equivalente total do circuito, em ohms.
Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R1, em amperes, e a resistência equivalente total do circuito, em ohms.- A1 A e 20 Ω
- B1 A e 61 Ω
- C3 A e 20 Ω
- D2 A e 3 Ω
