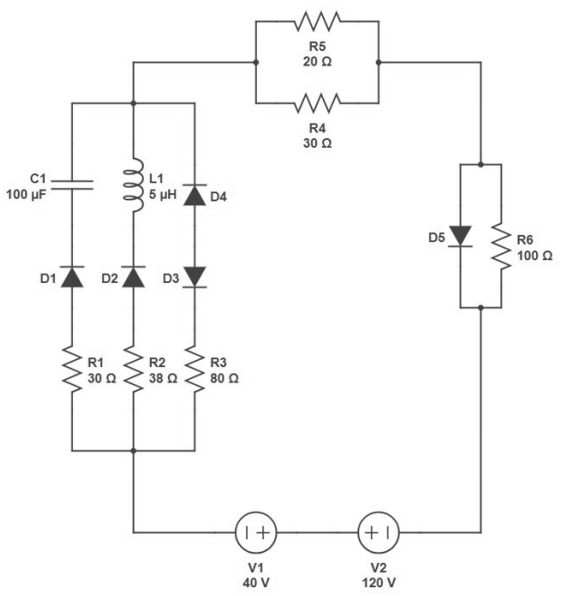

O circuito representado na imagem a seguir é composto por fontes de tensão, diodos ideais, capacitores, indutores e resistores.
Assinale a alternativa que apresenta a tensão no resistor R4, em Volts, após o sistema atingir o estado estacionário.
Assinale a alternativa que apresenta a tensão no resistor R4, em Volts, após o sistema atingir o estado estacionário.- A0 V
- B33,4 V
- C6,4 V
- D19,2 V
