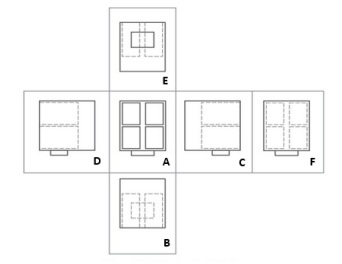

A Figura seguinte representa a projeção ortográfica no 1° diedro cujo método de Projeção define a representação ortográfica compreendendo o arranjo, em torno da vista principal, de algumas ou de todas as outras cinco vistas desse objeto. As vistas são organizadas como segue:
A: vista frontal, que deve ser a mais representativa, sendo a vista de referência.B: vista superior, que deve ser posicionada abaixo da vista frontal.C: vista lateral esquerda, que deve ser posicionada à direita da vista frontal.D: vista lateral direita, que deve ser posicionada à esquerda da vista frontal.E: vista inferior, que deve ser posicionada acima da vista frontal.F: vista posterior, que deve ser posicionada à direita da vista C ou à esquerda da vista D.Escolha a opção cuja afirmação esteja incorreta:
A: vista frontal, que deve ser a mais representativa, sendo a vista de referência.B: vista superior, que deve ser posicionada abaixo da vista frontal.C: vista lateral esquerda, que deve ser posicionada à direita da vista frontal.D: vista lateral direita, que deve ser posicionada à esquerda da vista frontal.E: vista inferior, que deve ser posicionada acima da vista frontal.F: vista posterior, que deve ser posicionada à direita da vista C ou à esquerda da vista D.Escolha a opção cuja afirmação esteja incorreta:- AAs vistas A e B estão corretamente posicionadas.
- BAs vistas B e E estão posicionadas de forma incorreta.
- CA vista F oferece a opção de escolha que for mais conveniente.
- DAs vistas C e D estão corretamente posicionadas.
