Questão de Engenharia Civil — Estruturas — IBADE 2024
Engenharia CivilEstruturas
- Código
- qg210462
- Banca
- IBADE
- Órgão
- Prefeitura de Jaru - RO
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Civil

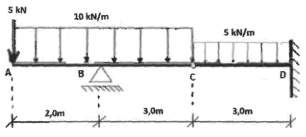

A figura abaixo apresenta uma viga gerber:
Assinale a alternativa que contém os valores em módulo de momento fletor e esforço cortante no ponto D.
Assinale a alternativa que contém os valores em módulo de momento fletor e esforço cortante no ponto D.- A37,5 kN.m e 20kN;
- B52,5 kN.m e 25kN;
- C7,5 kN.m e 20 kN;
- D52,5 kN.m e 5 kN;
- E37,5 kN.m e 25 kN.
