Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IBFC 2024
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qg217873
- Banca
- IBFC
- Órgão
- Correios
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro – Engenharia Eletrônica

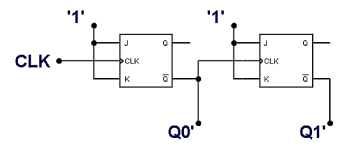

Analise o circuito sequencial assíncrono da figura a seguir.
Ele é composto por dois flip-flops JK, cujas entradas são interconectadas ao nível lógico ‘1’. As saídas Q0’ e Q1’ alimentarem um circuito combinacional de Saídas (S2 S1 S0)2. Para que este circuito gere os números (000) 2 ,(101) 2,(011) 2,(100) 2 a cada borda de subida de CLK, ciclicamente, ou seja, após a saída (100) 2 retorna-se ao (000) 2, a lógica combinacional necessária, corresponde a: ______. Assinale a alternativa que preencha corretamente a lacuna.
Ele é composto por dois flip-flops JK, cujas entradas são interconectadas ao nível lógico ‘1’. As saídas Q0’ e Q1’ alimentarem um circuito combinacional de Saídas (S2 S1 S0)2. Para que este circuito gere os números (000) 2 ,(101) 2,(011) 2,(100) 2 a cada borda de subida de CLK, ciclicamente, ou seja, após a saída (100) 2 retorna-se ao (000) 2, a lógica combinacional necessária, corresponde a: ______. Assinale a alternativa que preencha corretamente a lacuna.- AS₀ = Q₀ , S₁ = Q₀’.Q₁ , S₂ = Q₀ xor Q₁
- BS₂ = Q₀, S₁ = Q₁ , S₀ = Q₀ xor Q₁
- CS₀ = Q₀ , S₁ = Q₁, S₂ = Q₀ xor Q₁
- DS₂ = Q₀ , S₁= Q₀’.Q₁ , S0 = Q₀ xor Q₁
