Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IBFC 2024

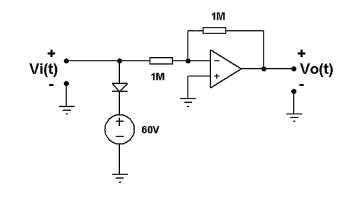

Analise o circuito com diodo de silício a seguir (condução a partir de 0,7V). A entrada Vi( t ) = 120 sen(2π60t) (V). Os valores dos resistores estão em Ω. O amplificador operacional pode ser considerado ‘ideal’, isto é, com ganho muito alto (> 100.000) e sem limites de excursão de tensão de saída.Diante do exposto acima, assinale a alternativa que apresenta o sinal de saída Vo ( t ).

1. AApresentará um sinal periódico de 120 Hz, com tensões entre 120V e 59,3V
2. BApresentará um sinal periódico de 60 Hz, com tensões entre 0 e 60,7V
3. CApresentará um sinal periódico de 60 Hz, com tensões entre 0 e -60,7V
4. DApresentará um sinal periódico de 60 Hz, com tensões entre -120V e -60,7V
