Questão de Engenharia Eletrônica — Filtros — IBFC 2024
Engenharia EletrônicaFiltros
- Código
- qg217884
- Banca
- IBFC
- Órgão
- Correios
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro – Engenharia Eletrônica

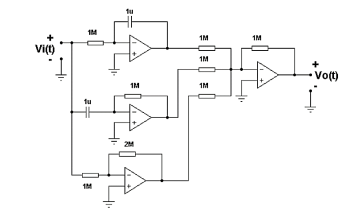

Analise o circuito abaixo.
Um sinal de saída Vo(t) é gerado a partir de uma entrada Vi(t). Os valores dos resistores estão em Ω e dos capacitores em F. Os amplificadores operacionais podem ser considerados ‘ideais’, isto é, com ganho muito alto (> 100.000) e sem limites de excursão de tensão de saída. Nestas condições, considerando que o circuito apresenta uma função de transferência no domínio ‘s’, assinale a alternativa que apresenta seus polos e zeros.
Um sinal de saída Vo(t) é gerado a partir de uma entrada Vi(t). Os valores dos resistores estão em Ω e dos capacitores em F. Os amplificadores operacionais podem ser considerados ‘ideais’, isto é, com ganho muito alto (> 100.000) e sem limites de excursão de tensão de saída. Nestas condições, considerando que o circuito apresenta uma função de transferência no domínio ‘s’, assinale a alternativa que apresenta seus polos e zeros.- AZero duplo: -1, polo: 0
- BZero: 0, polo duplo: -1
- CZeros: -1 e 1, polo: 0
- DZero: 0, polos: -1 e 1
