Questão de Engenharia Mecatrônica — Circuitos Elétricos na Engenharia Mecatrônica — IBFC 2024
Engenharia MecatrônicaCircuitos Elétricos na Engenharia Mecatrônica
- Código
- qg218301
- Banca
- IBFC
- Órgão
- IMBEL
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro - Engenheiro em Mecatrônica

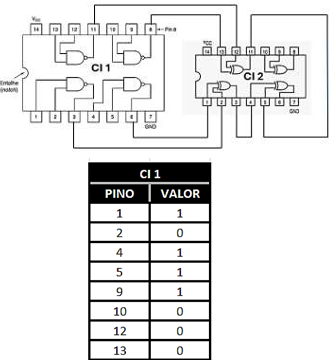

Analise a montagem com os CIs da figura que segue. Aplicando a tabela com as variáveis apresentadas, as saídas 3 (CI 2), 11 (CI 2) e 6 (CI 2) terão uma composição binária.
Assinale a alternativa que apresenta as saídas corretas, na mesma ordem em que são apresentadas.Observação: Considere os CIs alimentados corretamente e em pleno funcionamento.
Assinale a alternativa que apresenta as saídas corretas, na mesma ordem em que são apresentadas.Observação: Considere os CIs alimentados corretamente e em pleno funcionamento.- A110
- B011
- C100
- D010
- E101
