Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — IF-ES 2024

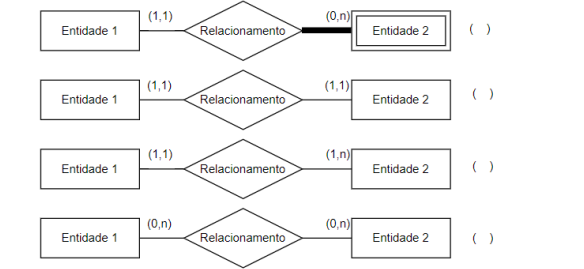

Na modelagem de banco de dados, os mapeamentos de um modelo conceitual de entidade e relacionamento para o modelo lógico seguem alguns princípios e técnicas para manter a integridade dos relacionamentos. Esses mapeamentos podem ser implementados por 3 regras numeradas abaixo:1. Tabela Própria (Cria-se outra tabela que representará o relacionamento)2. Adição de Coluna (Cria-se uma coluna adicional em uma das entidades como Chave Estrangeira)3. Fusão de Tabelas (As duas entidades do relacionamento são fundidas em uma única tabela)Considere os exemplos de possíveis relacionamentos conceituais, nas opções abaixo, e indique o número da regra de implementação mais recomendada em cada um dos casos, assinalando a alternativa que melhor corresponde às regras de implementação indicadas, na ordem de cima para baixo.

1. A2 1 3 1
2. B3 2 1 3
3. C2 3 2 1
4. D3 1 3 2
5. E3 2 3 1
