Questão de Engenharia Agronômica (Agronomia) — Utilização de Recursos Hídricos — IF-ES 2024
Engenharia Agronômica (Agronomia)Utilização de Recursos Hídricos
- Código
- qg239300
- Banca
- IF-ES
- Órgão
- IF-ES
- Ano
- 2024
- Nível
- Superior
- Cargo
- Professor EBTT - Engenharia Agrícola

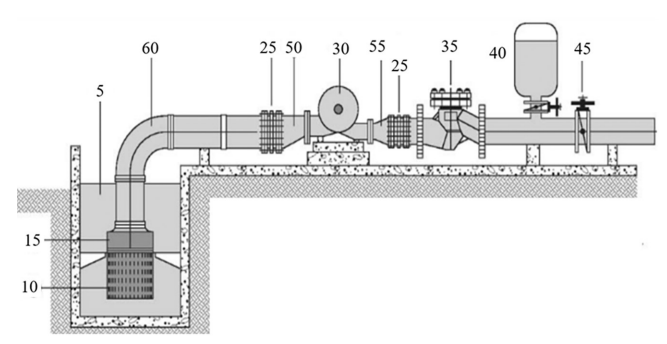

A disposição e o assentamento das bombas, canalizações e peças especiais merecem muita atenção por parte dos projetistas e dos montadores. O esquema montado abaixo representa uma disposição didática, nem sempre completa, nem sempre adequada a cada caso.
Considerando a imagem acima, a alternativa que melhor relaciona as peças/acessórios representadas pelos números 15, 35, 40 e 45 são, RESPECTIVAMENTE:RESPECTIVAMENTE:
Considerando a imagem acima, a alternativa que melhor relaciona as peças/acessórios representadas pelos números 15, 35, 40 e 45 são, RESPECTIVAMENTE:RESPECTIVAMENTE:- AVálvula com a função de bloqueio, válvula de retenção, tanque hidropneumático (câmara de ar comprimido), válvula que inclua a função de retenção.
- BCrivo, junta de montagem, filtro de areia, válvula de alívio.
- CVálvula de pé (válvula de retenção), válvula que inclua a função de retenção, tanque hidropneumático (câmara de ar comprimido), válvula com a função de bloqueio.
- DVálvula para amortecimento de golpe de aríete, válvula com a função de bloqueio, tanque hidropneumático (câmara de ar comprimido), válvula que inclua a função de retenção.
- EVálvula de pé (válvula de retenção), válvula com a função de bloqueio, bomba centrífuga, válvula que inclua a função de retenção.
