Uma fábrica de pães de forma deseja automatizar sua linha de produção. Para isso, foi estruturado o seguinte procedimento: ao se pressionar um botão de início B₁, um motor M₁ é ativado, o qual liga uma esteira responsável pelo transporte dos pães. O sensor S₁ detecta os pães que se dirigem a uma caixa posicionada na esteira M₂ . A cada 10 pães, a esteira M₁ deve parar e ativar a esteira M₂ por um período de 1 segundo. A esteira M₂ controla o transporte das caixas completas. Após o período de 1 segundo, o contador é zerado e o ciclo reinicia. Assinale a opção correta que contém o código em Ladder para o procedimento descrito.

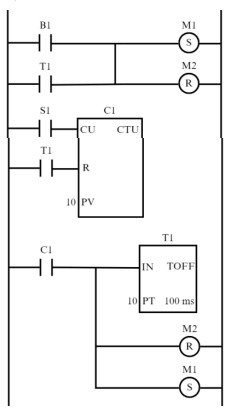

- A

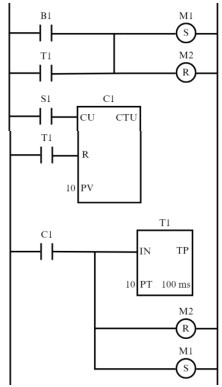

- B

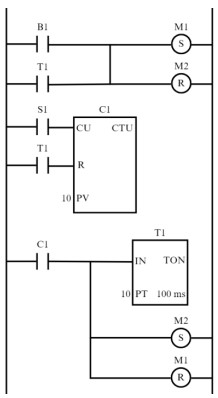

- C

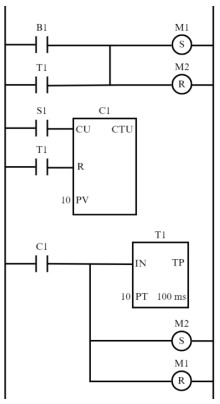

- D
- E
