Questão de Engenharia de Automação — Análise e Controle de Sistemas — IF-MG 2024

Engenharia de AutomaçãoAnálise e Controle de Sistemas
Código
qg240075
Banca
IF-MG
Órgão
IF-MG
Ano
2024
Nível
Superior
Cargo
PROFESSOR EBTT - Controle e Automação - Itabirito

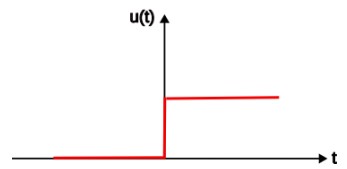

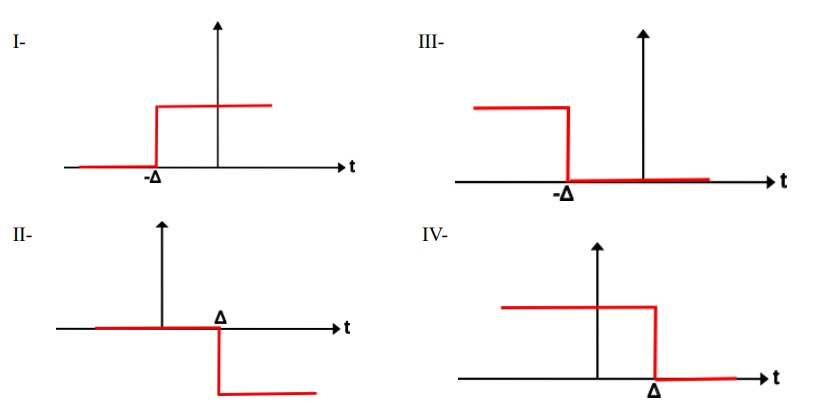

O gráfico abaixo ilustra um degrau unitário u(t).Imagem associada para resolução da questãoModificações nessa função resultam em novos sinais, representados a seguir:Imagem associada para resolução da questãoMarque a opção correta:
  1. AI = u (t - Δ); II = -u (t + Δ); III = u (-t + Δ); IV = u (-t - Δ).
  2. BI = u (t + Δ); II = u (-t – Δ); III = -u (-t – Δ); IV = -u (t + Δ).
  3. CI = u (t + Δ); II = -u (t – Δ); III = u (-t – Δ); IV = u (-t + Δ).
  4. DI = -u (t – Δ); II = u (-t + Δ); III = u (-t – Δ); IV = u (t + Δ).
  5. ENenhuma das opções anteriores.
Revelar gabarito e comentário

GabaritoC — I = u (t + Δ); II = -u (t – Δ); III = u (-t – Δ); IV = u (-t + Δ).
